Especificação técnica da bomba de acção única de três cilindros W-440

Potência de saída nominal 324 kw (440 CV)

Movimentos máximos por minuto 320 movimentos por minuto (320 SPM)

Traços por minuto para corridas contínuas 220 traços por minuto (220 SPM)

Traço 152,4 mm (6′′)

Proporção de engrenagem 4.578:1

Pressão de trabalho máxima 35 MPa

API da cavidade #4

Diâmetro máximo do revestimento 4 1/2′′

Tubos de sucção com orifício de 6′′ (150#) flange

Furo do tubo de descarga 2⁹/₁₆- 5000 psi flange

Diâmetro do eixo do pinhão 95,25 mm (3,75")

Chave 22.174x15.9mm

Dimensões gerais (quadro principal): 2483X1219X1315 mm

Peso (quadro principal) 3950 kg

Estrutura:

A bomba de ação única de cilindro triplo W-440 é amplamente utilizada para diferentes operações. Os revestimentos com especificação de 31/2 "-41/2" devem ter estrutura de pistão,adequado para o revestimento de poços e perfuração de poços de águas rasasOs revestimentos com especificações de 31/4"-2 devem ser de estrutura de pistão de êmbolo, adequados para a operação de alta pressão.

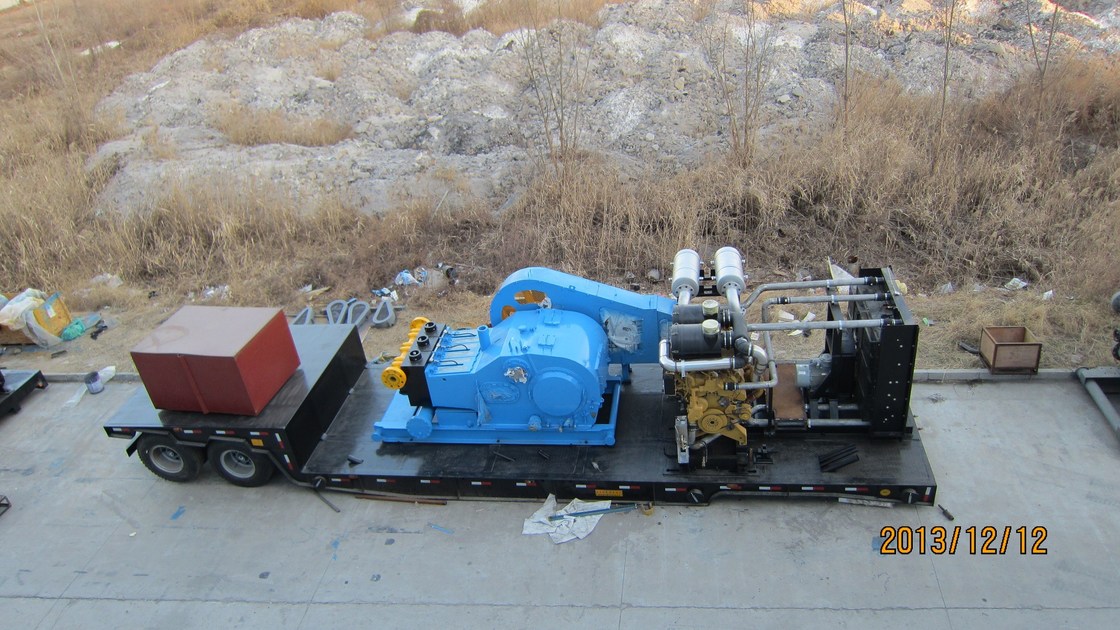

Desenho:
