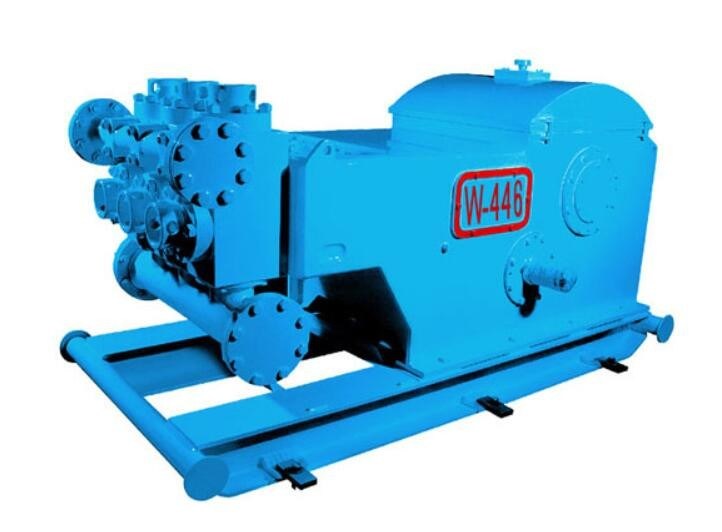

Óleo de bomba Rig Single Acting da lama W-446
Especificação da plataforma petrolífera da bomba de lama W-446:
Quilowatt avaliado do poder entrado 373 (500 HP)
Curso pelo minuto 260 SPM
Corrida contínua 220 SPM
Comprimento de curso 6"
4.578:1 da relação da engrenagem
Pressão de trabalho máxima 3000 libras por polegada quadrada
Válvula API #4
Máximo Forro Tamanho 6"
Flange 8" da entrada da sução flange
Flange 2 da tomada de descarga 1/16” flanges, 5000 libras por polegada quadrada
Tamanho 3,75" do eixo do pinhão
Dimensão total (ft3 de L×W×H) 8.13×4×3.62
Peso aproximado 9950 libras
Parâmetros da plataforma petrolífera da bomba de lama W-446
| Tamanho do forro |
em |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Pressão da descarga |
MPa |
9,3 |
10,1 |
11,0 |
12,1 |
13,4 |
16,5 |
20,7 |
| libra por polegada quadrada |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Curso por SPM minúsculo |
Quilowatt do poder (HP) |
Deslocamento L/s (GPM) |
| 260 |
373
(500)
|
36,1
(572,2)
|
33,2
(526,2)
|
30,4
(481,4)
|
27,7
(439,0)
|
25,1
(397,8)
|
20,3
(321,8)
|
16,1
(255,2)
|
| 220 |
316
(423)
|
30,6
(485,0)
|
28,1
(445,4)
|
25,7
(407,3)
|
23,4
(370,9)
|
21,2
(336,0)
|
17,2
(272,6)
|
13,6
(215,6)
|
| 180 |
258
(346)
|
25,0
(396,3)
|
23,0
(364,6)
|
21,0
(332,9)
|
19,2
(304,3)
|
17,4
(275,8)
|
14,1
(223,5)
|
11,1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16,4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10,9
(172,8)
|
8,6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12,8
(202,9)
|
11,7
(185,4)
|
10,6
(168,0)
|
9,7
(153,7)
|
7,8
(123,6)
|
6,2
(98,3)
|
| 60 |
86
(115)
|
8,3
(131,6)
|
7,7
(120,5)
|
7,0
(111,0)
|
6,4
(101,4)
|
5,8
(91,9)
|
4,7
(74,5)
|
3,7
(58,6)
|
| 1 |
1,43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Os dados de desempenho são calculados pela eficiência mecânica de 90% e por 100% eficiências volumétricos. |
| Tamanho do forro |
em |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Deslocamento |
o galão/rev |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30,6 |
28,1 |
25,7 |
23,4 |
21,2 |
17,2 |
13,6 |
| Pressão da descarga |
libra por polegada quadrada |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11,0 |
11,9 |
13,1 |
14,3 |
15,8 |
19,5 |
20,7 |
| ●Os dados de desempenho são calculados pelo spm 220. |

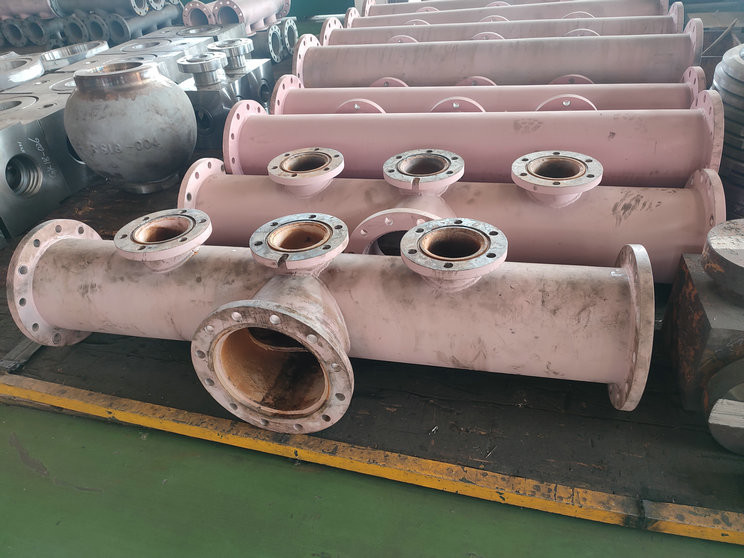

Detalhes da plataforma petrolífera da bomba de lama W-446
Quadro
Os quadros da plataforma petrolífera da bomba de lama são soldados com placas de aço e processados a
elimine o esforço após a solda, consequentemente. Há placas reforçadas nos assentos
do eixo de manivela e do rolamento principal de modo que tenham a boas rigidez e força.
Eixo de manivela
O eixo de manivela da plataforma petrolífera da bomba de lama está em uma estrutura equilibrada com as peças forjadas soldadas. Ele
é claro e pode operar-se lisamente sem vibração. Ambos os lados do
o eixo de manivela é equipado com o dobro-alinhamento dos rolamentos de rolo esféricos para assegurar a estabilidade na operação e para melhorar sua capacidade de carregamento.
Eixo do pinhão
É feito do aço de liga da forja, desenhos em espinha alinha (integral) é feito à máquina
no eixo e no ele adota uma superfície dura média do dente. Há um eixo
extensão em ambas as extremidades, onde as polias do sino ou as rodas de corrente podem ser instaladas.
Crosshead
O crosshead da plataforma petrolífera da bomba de lama é feito do molde de uma peça só com ferro fundido nodular, assim que
o crosshead tem a boa resistência de abrasão. A estrutura de superior e de inferior
a orientação é adotada para que os crossheads regulem a concentricidade perto
adicionando uma gaxeta na orientação inferior. As hastes da extensão são conectadas
aos crossheads pelos parafusos da flange com furos de pino, para assegurar
concentricidade do crosshead e das hastes da extensão. A embalagem adota
uma estrutura da selagem da dupla camada, que realize o bom desempenho do selo.
Cilindro fluido
O cilindro da plataforma petrolífera da bomba de lama é feito do aço de liga da forja e adota a diretamente
estrutura. O cilindro hidráulico tem um tamanho pequeno e um volume mais alto
eficiência. A superfície do cilindro é processada pelo chapeamento químico no ordtoase a resistência de corrosão. Os três cilindros hidráulicos da
a bomba é permutável.
Forro
(500HP) a plataforma petrolífera da bomba de lama W440/446 tem o mesmo forro O.D. The que os forros são
montado firmemente na cara da extremidade do cilindro hidráulico usando o squareness
tampar e parafusos. Selar entre o forro e o cilindro hidráulico é
realizado por gaxetas de borracha retangulares.
