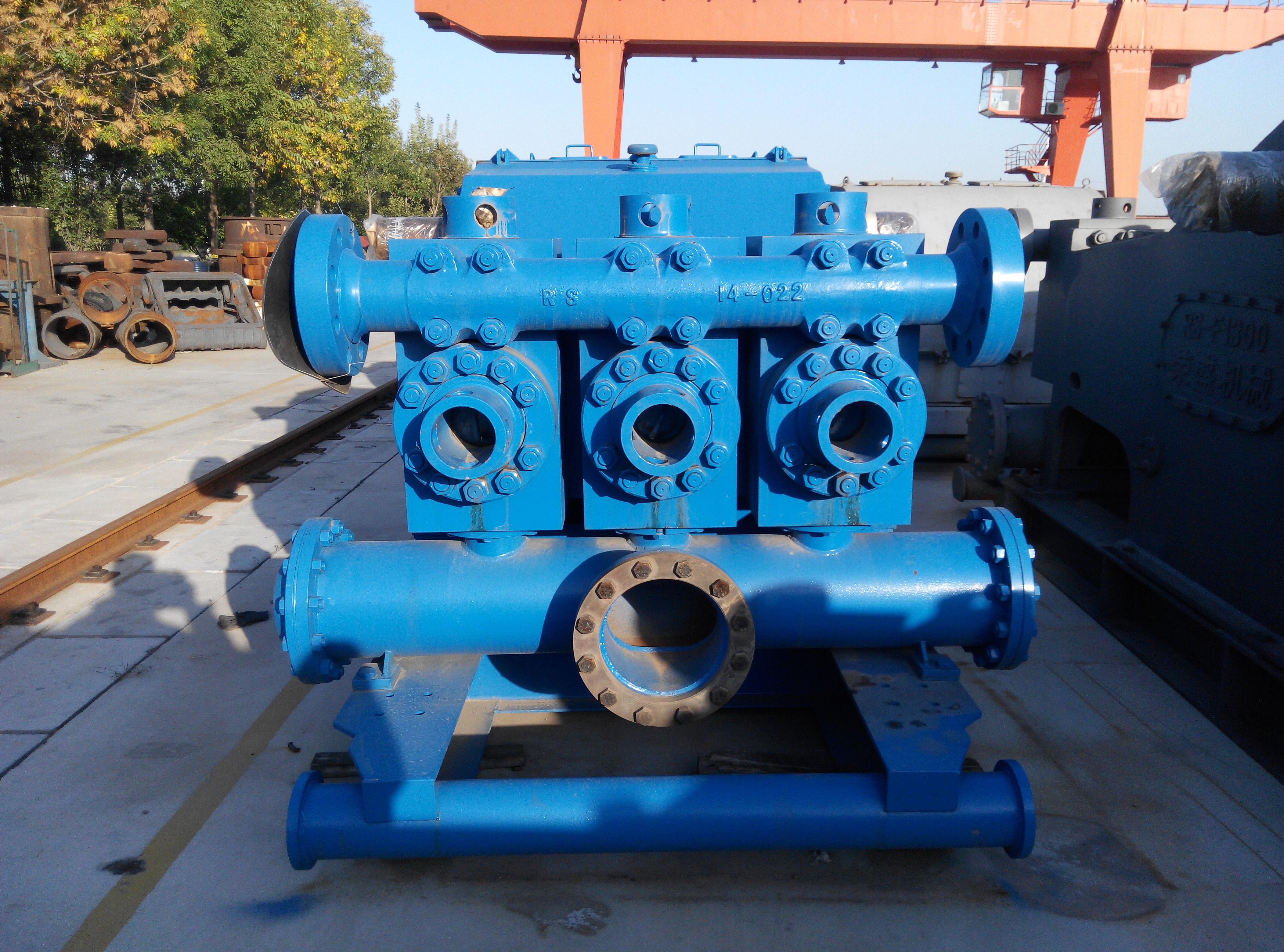

(500HP) bomba da ação do cilindro triplo da bomba de lama da perfuração W-446 única

Especificação técnica para a única bomba W-446 Triplex ativa
Poder de entrada avaliado 368kw (500HP)
260 cursos máximos/minuto (260SPM)
Operação contínua com os 220 cursos pelo minuto (220SPM)
Curso 152.4mm (″ 6)
4.578:1 da relação da engrenagem
Pressão de trabalho máxima 21Mpa
Câmara API 4# da válvula
″ Máximo do diâmetro 6 do forro do cilindro
Pressão máxima 9.17Mpa da bomba do forro do cilindro
Bocal 8" da sução flange
flange de 3 ″ (900 #) para a tomada da tubulação de descarga
Diâmetro 95,25 milímetro do eixo do pinhão (″ 3,75)
Chave 22.174x15.9mm
Dimensões externos da bomba: (com exclusão da base) 2479X1219X1103 milímetro
Peso 4513 quilogramas

Características estruturais
O projeto total da estrutura da máquina é compacto, pequeno em tamanho, luz no peso, e o par da engrenagem é uma transmissão integral da engrenagem de desenhos em espinha, com torque alto da transmissão e operação estável. O eixo de manivela é um eixo de manivela equilibrado com uma estrutura soldada forjada, que seja de pouco peso, vibração livre, e opera-se lisamente.
A única bomba ativa do cilindro W-446 três pode ser amplamente utilizada em várias operações nos campos petrolíferos. A especificação 41/2" do forro do cilindro - 6" adotam uma estrutura do pistão, que seja apropriada para operações do workover e a perfuração boa rasa.

Certificados:

Reuniões API 7K, padrão Q1.

Tipos:

Nós podemos fornecer tipos de BOMCO/RONGSHENG/HH/QINGZHOU igualmente.

Desenho:
