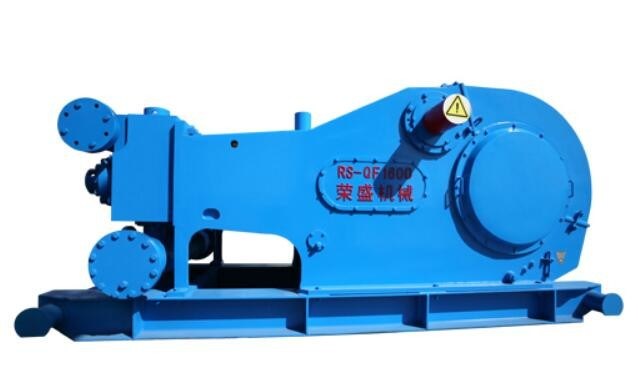

Bomba de lama QF1600 para o poço de água que fura a estrutura montada
Especificação da bomba de lama para a perfuração do poço de água:
Poder de entrada avaliado: 1193 quilowatts (HP 1600)
Curso pelo minuto: 130 SPM
comprimento de curso: 279,4 milímetros (11")
Relação da engrenagem: 3.778:1
Pressão de trabalho máxima: 34,5 MPa (5000 libras por polegada quadrada)
Válvula: API#7
Tamanho de Max.Liner: 180 milímetros (7")
Flange da entrada da sução: flange de 254 milímetros (10")
Flange da tomada de descarga: flange de 103 milímetros (41/16"), MPa 34,5 (5000 libras por polegada quadrada)
Dimensão total (L×W×H): 4359×2219×1939 mm3 (ft3 14.3×7.28×6.36)
Peso aproximado: 18880 quilogramas (41623 libras)
Parâmetros da bomba de lama para a perfuração do poço de água
| Tamanho do forro |
em |
7 |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
| Pressão da descarga |
Mpa |
23,7
|
25,5
|
27,5
|
29,8
|
32,3
|
34,5
|
| libra por polegada quadrada |
3440
|
3700
|
3990
|
4320
|
4685
|
5000
|
Curso pelo minuto
(SPM) |
Poder
QUILOWATT (HP) |
Deslocamento L/s (GPM) |
| 140 |
|
|
|
|
|
|
|
| 130 |
|
|
|
|
|
|
|
| 120 |
|
|
|
|
|
|
|
| 110 |
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
|
|
| 50 |
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
| --Os dados de desempenho são calculados pela eficiência mecânica de 90% e por 100% eficiências volumétricos. |
| --* para apresentar o poder recommendatory de SPM e de entrada quando a bomba de lama correr continuamente. |
Caráteres estruturais:
· O eixo de manivela da bomba de lama para a perfuração do poço de água adota a estrutura montada, e o material é forjamento de alta qualidade do aço de liga. A bomba tem as características da capacidade de carga de pouco peso, grande, da força alta da anti-fadiga, e do equilíbrio completo de modo que a bomba se opere mais lisamente.
· A engrenagem é transmissão da engrenagem de desenhos em espinha. A superfície do dente é tratada carburando e extinguindo o processo, e no processo de moedura, a dureza da superfície do dente é alta, e o erro do perfil do dente é pequeno. Tem as vantagens da grande capacidade de carga, resistência de corrosão forte da anti-picada, precisão alta da transmissão, estabilidade alta, e assim por diante.
· O guia está moldando a placa da liga de cobre. Comparado com a placa convencional do ferro fundido, o guia tem um de alta capacidade e uma vida útil longa.
· A estrutura principal da extremidade hidráulica e as bombas convencionais de F são a mesma.
· A bomba de lama RS-QF1600 para a perfuração do poço de água comparada com a bomba F1600 ordinária, a máquina inteira tem uma taxa da perda de peso de 28,3%, mais conveniente para o levantamento e o transporte.
