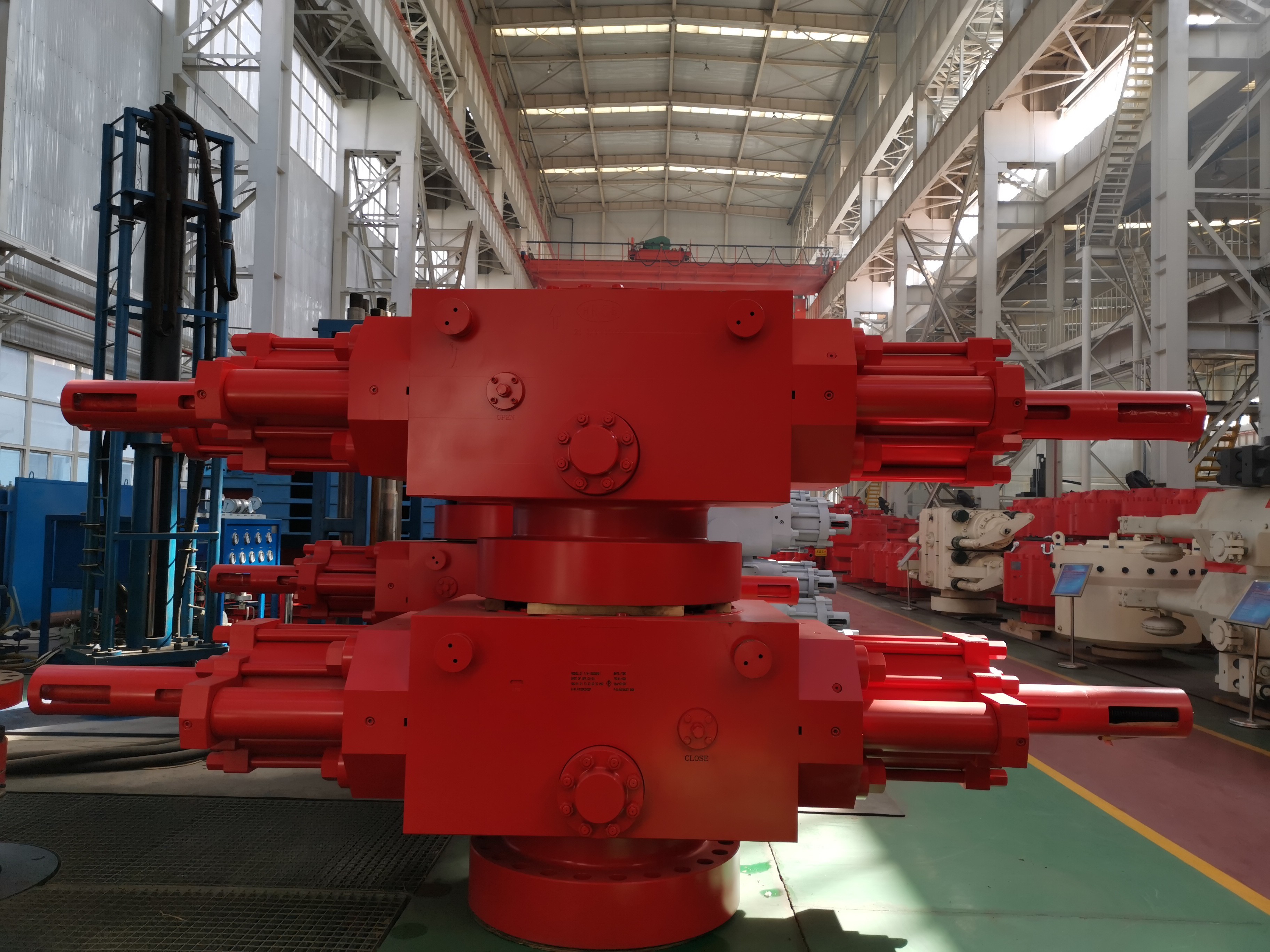

Sistema de controlo hidráulico de abertura e fechamento de capôes, sistema de controlo de bloqueio de explosão, flange inferior
Introdução de um sistema de controlo do bloqueador de explosão
Mecanismo de bloqueio operado hidráulicamente ou manualmente.
Inclui vedação secundária.
Oferece estruturas de portas planas e laterais ou estruturas de portas planas de controlo hidráulico.
A porta lateral e a concha estão ligadas através de três dobradiças.
Para abrir e fechar a válvula em sequência, utilizar a barra de pressão (BOP tipo C).
O quadro de guia está posicionado no final da porta lateral. Ao abrir a porta, o carrinho pode ser puxado ao longo do trilho de guia e substituído, especificamente o indicador de pistões BOP do tipo D.Ao abrir a porta, o carrinho pode ser puxado ao longo do trilho de guia e substituído, especificamente o indicador de pistões BOP de carrinho tipo D.
Após a abertura da porta, o carrinho pode ser puxado ao longo do trilho de guia e substituído, especificamente o indicador de pistões BOP do tipo D.
Uma via de petróleo é intencionalmente escondida.
A cavidade do carneiro é elíptica.
TecnicalSespecificação do sistema de controlo do blowout preventer
Ponto |
Bope de ram único (com reforço) |
BOP duplo de carapaça (uma câmara com reforço) |
||
Modelo | 13 5/8-5000psi | 13 5/8-5000psi | ||
Tipo de ligação superior | De peso igual ou superior a 20 g/m2 | Flanqueados | De peso igual ou superior a 20 g/m2 | Flanqueados |
Tipo de ligação inferior | Flanqueados | Flanqueados | Flanqueados | Flanqueados |
Peso Kg | 5680 | 5888 | 10371 | 10651 |
Altura H mm | 750 | 960 | 1285 | 1495 |
Gravidade G mm | 490 | 515 | 805 | 830 |
Nível dos requisitos de desempenho | PR2 | |||
Aborrecido | 346.1 mm (13 5/8") | |||
Pressão de ensaio de pressão hidrostática | 51.8MPa (7.500psi) | |||
Pressão de trabalho nominal | 34.5MPa (5.000 psi) | |||
Pressão de força do sistema de controlo hidráulico | 31.1MPa ((4,500psi) | |||
Pressão nominal de funcionamento do sistema de controlo hidráulico | 20.7MPa ((3,000 psi) | |||
Pressão de funcionamento recomendada do sistema de controlo hidráulico | 8.4·10·5MPa ((1,222·1,518psi) | |||
Diâmetro do cilindro | 342.9mm ((13 1/2") | |||
Diâmetro do reforço | 250 mm ((9 7/8") | |||
Volume de óleo necessário para abrir um par de carvalhos | 41L | |||
Volume de óleo necessário ao fechar um par de carvalhos | 43L | |||
Volume de óleo necessário ao fechar um par de elevadores | 63L | |||
Fios de interface da tubulação de comando hidráulico | TNP 1 | |||
Especificação da saída lateral | 3 1/8 "-5000 psi | |||
Classificação de temperatura | T-20/250 (→29°121°C) (→Aspectos do contrato) | |||
Graus de temperatura do material metálico | T20/250 ((-29~121°C) ((Ou sujeitos do contrato) | |||
Graus de temperatura do material metálico | BAB ((pressão extremamente baixa -18°C, temperatura elevada contínua 66°C, temperatura elevada extrema 93°C) (Ou Objetos do contrato) | |||
Relatório de encerramento | 10.83:1 | |||
Relação de fechamento (com reforço) | 17.4:1 | |||
Tamanho do carregador para montagem |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′,2 7/8" buraco duplo, 2 7/8 "X3 1/2" buraco duplo, arame de corte comum, arame de corte resistente ao enxofre Observação:Pode instalar o mesmo tipo Cameron Ram (exceto ram de cisalhamento) |
|||
Nota: O projeto e a fabricação de BOP estão sujeitos às especificações da API 16A. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (exceto carneiro de corte)
|
