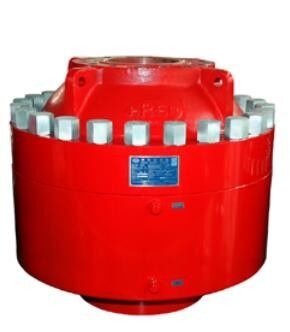

346,1 milímetros 13 5/8" Shaffer anular Bop padrão do API 16A para a perfuração boa

Artigo

Especificação para o BOP anular

Tamanho e modelo

7 1/16 ″

-3000psi

7 1/16 ″

-5000psi

9 ″

-3000psi

9 ″

-5000psi

11 ″

-3000psi

11 ″

-5000psi

13 5/8 de ″

-3000psi

13 5/8 de ″

-5000psi

20 3/4 de ″

-3000psi

21 1/4 de ″

-5000psi

furo de mm/in (mm/in.)

179,4

7 1/16

179,4

7 1/16

228,6

9

228,6

9

279,4

11

279,4

11

346,1

13 5/8

346,1

13 5/8

527

20 3/4

539,8

21 1/4

Pressão de trabalho Rated (MPa/libras por polegada quadrada)

21

3.000

35

5.000

21

3.000

35

5.000

21

3.000

35

5.000

21

3.000

35

5.000

21

3.000

35

5.000

Pressão de testes hidrostática da pressão (MPa/libras por polegada quadrada)

42

6.000

70

10.000

42

6.000

70

10.000

42

6.000

70

10.000

42

6.000

70

10.000

31,5

4.500

70

10.000

pressão de trabalho avaliado Hidráulico-controlada (MPa/libras por polegada quadrada)

21/3,000

Tubulação hidráulica recomendada do selo de pressão do trabalho (MPa/libras por polegada quadrada)

1,218~1,522psi

Selo de pressão máximo do trabalho bem sem uma tubulação em (MPa/libras por polegada quadrada)

10,5

1.500

17,5

2.500

10,5

1.500

17,5

2.500

10,5

1.500

17,5

2.500

10,5

1.500

17,5

2.500

10,5

1.500

17,5

2.500

Selo de pressão hidráulico recomendado do trabalho bem sem uma tubulação em (MPa/libras por polegada quadrada)

≤10 .5/1,500

Volume máximo aberto do óleo (L)

15

15

22,8

33

39

56

69

69

110

181

Volume máximo próximo do óleo (L)

21

21

34

42

50

72

94

94

173

241

Peso do elevador por dois anéis de levantamento (t)

16

16

16

25

25

25

32

32

32

64

A tomada do óleo hidráulico

NPT 1"

Categoria da temperatura de metal

T-20/250 (- 29℃~121℃)

Categoria da temperatura de metaloide

BAB (- 18℃~66℃~93℃)

Contato material médio com líquido bom

Pela NACE MR-01-75, padrão da edição do API 16A 4o da reunião
