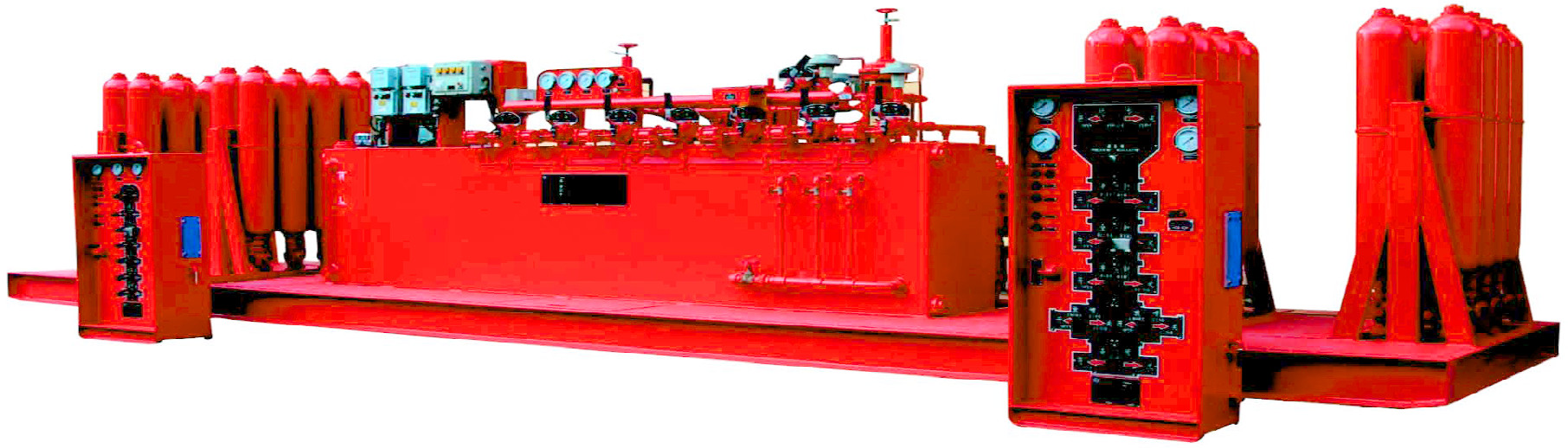

Unidade do acumulador do campo petrolífero que fura API Bop Koomey Unit
Bop o equipamento especial de Unitis do acumulador do campo petrolífero, que é usado para controlar BOP, calço hidráulico, para matar o equipamento do sistema e do desviador, e o equipamento indispensável para preventers de ruptura durante a perfuração ou o workover no petróleo e na indústria do gás natural.
Parâmetros da unidade do acumulador do campo petrolífero
Artigo |
Modelo | Número de objetos controlados | Grupos do acumulador | Volume eficaz do reservatório de óleo (L) | Caudal da bomba | Poder do motor (quilowatts) | Pressão de funcionamento (MPa) |
| Volume total |
(L) | Volume disponível nominal (L) | Bomba elétrica (L/MIN) | Bomba pneumática (ml/stroke) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18,5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18,5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18,5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18,5 | 21 |
Pontos-chave da seleção de unidade do acumulador do campo petrolífero
Para controlar confiantemente e com segurança o BOP, o óleo & os padrões de indústria do gás naturais SY/T5053.2-2007 e as especs. 16D do APl devem ser seguidos quando você escolhe e compra um produto apropriado. Os fatores a ser considerados devem pelo menos ser:
- Relacionamento entre o volume líquido exigido fechando pilhas do BOP e o volume líquido disponível do sistema de controlo
- Exigências do sistema de bomba;
- Se precisa de encontrar os padrões do APl 16D;
- Adaptação ambiental;
- Exigências especiais nas plataformas de furo a pouca distância do mar.
Opções 1 para objetos controlados e o volume líquido disponível do acumulador
O grupo do acumulador será configurado de modo que a pressão restante seja maior do que a pressão máxima do controle exigida
pelo objeto do controle após ter fechado todo o BOP e válvulas hidráulicas.
O volume disponível de um grupo do acumulador é recomendado seja 2 vezes maior do que o volume exigido de fechar pilhas do BOP.
2. Exigências do sistema de bomba
A unidade de bombeamento principal será compreendida de um mínimo de dois sistemas de bomba. A capacidade de saída cumulativa de
os sistemas de bomba serão suficientes para carregar dentro o sistema principal do acumulador da pressão da pré-carga ao sistema RWP
15 minutos. Com a perda de um sistema de bomba ou de um sistema de energia, os sistemas de bomba restantes terão a capacidade a
carregue o sistema principal do acumulador da pressão da pré-carga ao sistema RWP dentro de 30 minutos.
Com os acumuladores isolados do serviço e com o um sistema de bomba ou o um sistema de energia fora de serviço, permanecer
os sistemas de bomba terão a capacidade fechar um BOP anular e válvulas abertas do bloqueador dentro de 2 minutos.
3. Se precisa de encontrar os padrões do API 16D
Se o cliente quer pedir API Spec. sistema de controlo 16D, e para marcar o monograma do API, a necessidade do cliente de obter
um formulário nomeado “configuração e parâmetros do bop pilhas para a ordem API Spec. sistema de controlo 16D (terra e superfície)”
do departamento de vendas de Rongsheng. Após o enchimento nos parâmetros técnicos detalhados, o departamento técnico de Rongsheng vai faz4e-lo
realize o cálculo da seleção.
