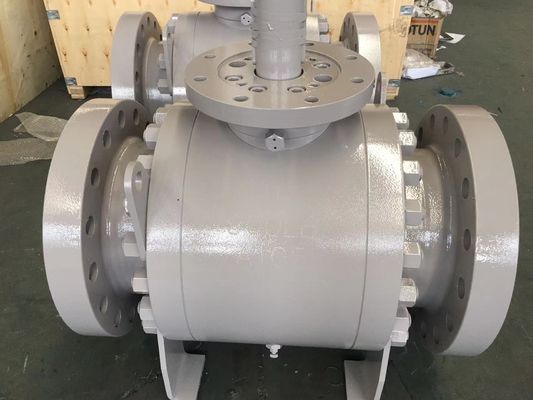

controlo de ar ou controlo hidráulico ASME B16.34 Material válvula de esfera hidráulica para desviador 12" classe 300/600/900 -46-250C

Descrição da válvula de esfera API 6D

Uma válvula de esfera hidráulica é um tipo de válvula usada em sistemas hidráulicos para controlar o fluxo de fluido.Ele emprega uma bola com um buraco ou furo através do centro que pode ser girado para abrir ou fechar a válvulaQuando a bola é girada 90 graus, o furo alinha-se com o caminho do fluxo, permitindo que o fluido passe.Bloqueio do fluido.

Aqui estão algumas das principais características e componentes de uma válvula de esferas hidráulica:

1Corpo: O corpo é a principal caixa externa da válvula, normalmente feita de metal, como latão, aço inoxidável ou aço carbono.

2Bola: é um componente esférico com um buraco ou furo através de seu centro.A bola gira dentro do corpo da válvula para controlar o fluxo.

3. Estem: O estem é uma haste que conecta a bola ao atuador ou alça. Quando o estem é girado, ele move a bola, abrindo ou fechando a válvula.

4. Assentos: Os assentos são superfícies de vedação localizadas no interior do corpo da válvula contra as quais a bola entra em contacto na posição fechada.Os bancos garantem uma vedação apertada e evitam fugas quando a válvula está fechada.

5. Atuador ou alça: O atuador ou alça é o mecanismo usado para girar a bola. Pode ser uma alavanca, uma roda de mão ou um atuador automatizado, dependendo da aplicação e dos requisitos específicos.

6. Selo: Selo, como anéis O ou juntas, são usados para fornecer um selo confiável entre a bola e o corpo da válvula.

As válvulas de esferas hidráulicas são comumente usadas em sistemas hidráulicos, que envolvem o controle e transmissão da potência do fluido.em várias aplicações, como máquinas industriais, equipamento de construção, geração de energia e sistemas hidráulicos em veículos.

As válvulas de esferas hidráulicas oferecem vantagens como abertura e fechamento rápidos, baixa resistência ao fluido quando totalmente abertas e capacidade de lidar com altas pressões e temperaturas.Estão disponíveis em diferentes tamanhos, níveis de pressão e materiais para satisfazer os requisitos específicos do sistema hidráulico.

Eu...Parâmetros técnicos:

Eu...Tamanho nominal do gasoduto: 2 a 48 polegadas

Eu...Pressão nominal: 150~2500LB

Eu...Intervalo de temperatura: -46°C a 250°C

Eu...Fluido: Água, óleo, vapor e outros fluidos

Eu...Material do corpo: Material conforme especificado na norma ASME B16.34

Eu...Norma de ensaio: API 6D/6A

Eu...Operador: alavanca/chave inglesa, engrenagem, atuador de motor, atuador pneumático, atuador hidráulico, etc.

               Tabela 1 Torque recomendado para a fixação dos parafusos de ligação das flanges
