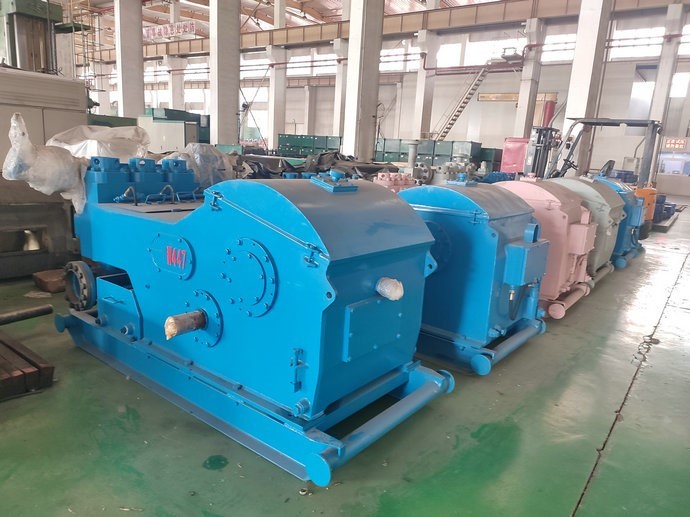

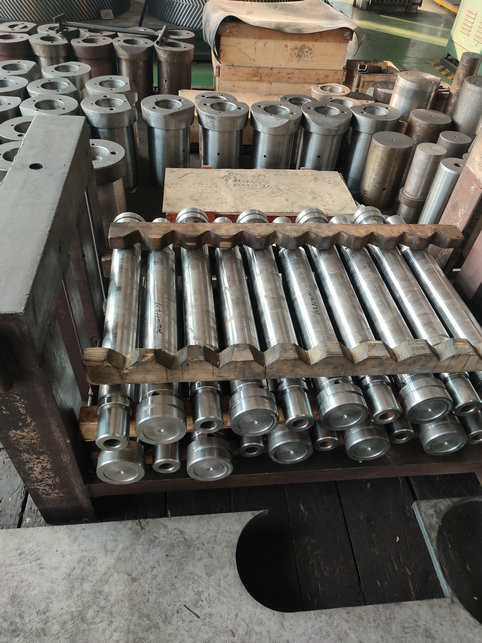

Sondagem de Rig Mud Pump For Geological do óleo W-447
W-447 o óleo Rig Mud Pump é uma das partes de equipamento principais para a sondagem geological. Quando perfuração de núcleo, a bomba
as fontes o furo de furo com bastante pasta do volume ou água de limpeza e fazem-na circular no furo de furo a fim levar os restos da rocha até a terra, fazer a parte inferior do furo de furo limpa, refrigerá-la e para lubrificar as ferramentas de furo, para proteger a parede do furo de furo e para ajudá-la a furar mais rapidamente. Assim o desempenho W-447 do óleo Rig Mud Pump afeta a eficiência da perfuração e da segurança na produção diretamente.
Especificação de Rig Mud Pump do óleo W-447:
Poder entrado avaliado: máximo de 373 quilowatts (500 HP).
Curso pelo minuto: 240 comprimentos de SPMStroke: 180 milímetros (7")
Engrenagem Ratio4.578: 1
Pressão de trabalho máxima: MPa 21 (3000 libras por polegada quadrada)
Válvula: API#6
Pistão Rod End: API#SA4
Tamanho de Max.Liner: 165,1 milímetros (6 1/2”)
Flange da entrada da sução: flange de 203,2 milímetros (8")
Flange da tomada de descarga: flange de 52,4 milímetros (2 1/16”), MPa 34,5 (5000 libras por polegada quadrada)
Tamanho do eixo do pinhão: 95,2 milímetros (3,75")
Dimensão total (L×WxH): 2550×1245×1305 mm3 (ft3 8.37×4.08×4.28)
Peso aproximado: 4850 quilogramas (10692 libras)
Parâmetros W-447 do óleo Rig Mud Pump
| Tamanho do forro |
em |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Pressão da descarga |
MPa |
7,3 |
8,0 |
8,6 |
10,3 |
12,4 |
15,3 |
19,4 |
20,7 |
| libra por polegada quadrada |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Curso por SPM minúsculo |
Quilowatt do poder (HP) |
Deslocamento L/s (GPM) |
| 240 |
373
(500)
|
45,7
(724,3)
|
42,2
(668,9)
|
38,9
(616,6)
|
32,7
(518,3)
|
27,0
(428,0)
|
21,9
(347,1)
|
17,3
(274,2)
|
13,2
(209,2)
|
| 220 |
342
(458)
|
41,9
(664,1)
|
38,7
(613,4)
|
35,7
(565,8)
|
30,0
(475,5)
|
24,8
(393,1)
|
20,1
(318,6)
|
15,9
(252,0)
|
12,1
(191,8)
|
| 200 |
311
(417)
|
38,1
(603,9)
|
35,2
(557,9)
|
32,4
(513,5)
|
27,3
(432,7)
|
22,5
(356,6)
|
18,2
(288,5)
|
14,4
(228,2)
|
11,0
(174,4)
|
| 180 |
280
(375)
|
34,3
(543,7)
|
31,7
(502,4)
|
29,2
(462,8)
|
24,5
(388,3)
|
20,3
(321,8)
|
16,4
(259,9)
|
13,0
(206,1)
|
9,9
(156,9)
|
| 160 |
249
(333)
|
30,5
(483,4)
|
28,2
(447,0)
|
25,9
(410,5)
|
21,8
(345,5)
|
18,0
(285,3)
|
14,6
(231,4)
|
11,5
(182,3)
|
8,8
(139,5)
|
| 100 |
155
(208)
|
19,0
(301,2)
|
17,6
(279,0)
|
16,2
(256,8)
|
13,6
(215,6)
|
11,3
(179,1)
|
9,1
(144,2)
|
7,2
(114,1)
|
5,5
(87,2)
|
| 1 |
1,55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●Os dados de desempenho são calculados pela eficiência mecânica de 90% e por 100% eficiências volumétricos. |
W-447 óleo Rig Mud Pump Details
Quadro
Os quadros da plataforma petrolífera da bomba de lama são soldados com placas de aço e processados a
elimine o esforço após a solda, consequentemente. Há placas reforçadas nos assentos
do eixo de manivela e do rolamento principal de modo que tenham a boas rigidez e força.
Eixo de manivela
O eixo de manivela da plataforma petrolífera da bomba de lama está em uma estrutura equilibrada com as peças forjadas soldadas. Ele
é claro e pode operar-se lisamente sem vibração. Ambos os lados do
o eixo de manivela é equipado com o dobro-alinhamento dos rolamentos de rolo esféricos para assegurar a estabilidade na operação e para melhorar sua capacidade de carregamento.
Eixo do pinhão
É feito do aço de liga da forja, desenhos em espinha alinha (integral) é feito à máquina
no eixo e no ele adota uma superfície dura média do dente. Há um eixo
extensão em ambas as extremidades, onde as polias do sino ou as rodas de corrente podem ser instaladas.
Crosshead
O crosshead é feito de um molde de uma peça só com ferro fundido nodular, assim que
o crosshead tem a boa resistência de abrasão. A estrutura de superior e de inferior
a orientação é adotada para que os crossheads regulem a concentricidade perto
adicionando uma gaxeta na orientação inferior. As hastes da extensão são conectadas
aos crossheads pelos parafusos da flange com furos de pino, para assegurar
concentricidade do crosshead e das hastes da extensão. A embalagem adota
uma estrutura da selagem da dupla camada, que realize o bom desempenho do selo.
Cilindro fluido
O cilindro é feito do aço de liga da forja e adota a diretamente
estrutura. O cilindro hidráulico tem um tamanho pequeno e um volume mais alto
eficiência. A superfície do cilindro é processada pelo chapeamento químico na tartaruga a resistência de corrosão. Os três cilindros hidráulicos da
a bomba é permutável.
Forro
(500HP) a plataforma petrolífera da bomba de lama W440/446 tem o mesmo forro O.D. The que os forros são
montado firmemente na cara da extremidade do cilindro hidráulico usando o squareness
tampar e parafusos. Selar entre o forro e o cilindro hidráulico é
realizado por gaxetas de borracha retangulares.
Sistema de lubrificação
A bomba adota lubrificação forçada. No tanque de óleo, há um óleo da engrenagem
bomba, que transmite o óleo da pressão à orientação dos crossheads assim como
rolamentos, para realizar lubrificação e refrigerar forçados.
Sistema de pulverização
A plataforma petrolífera da bomba de lama adota um sistema de pulverização poder-conduzido
